FLASHRUNNER HS

• FlashRunner高速版：SMH最新發明產品FlashRunner HS

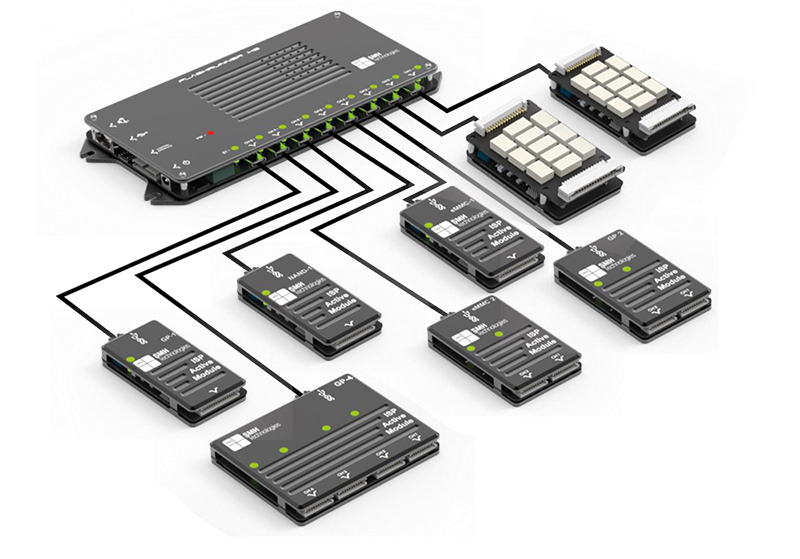

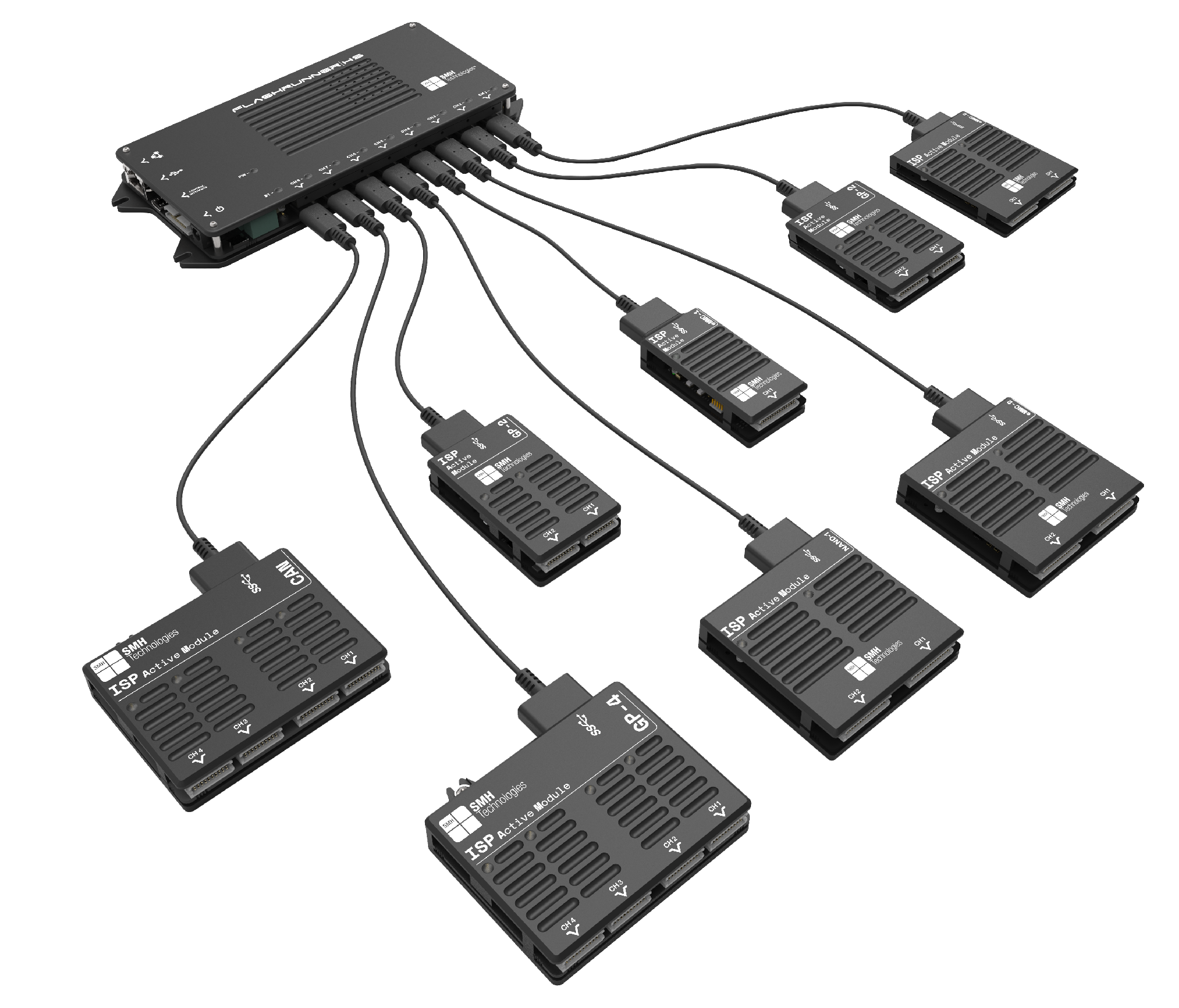

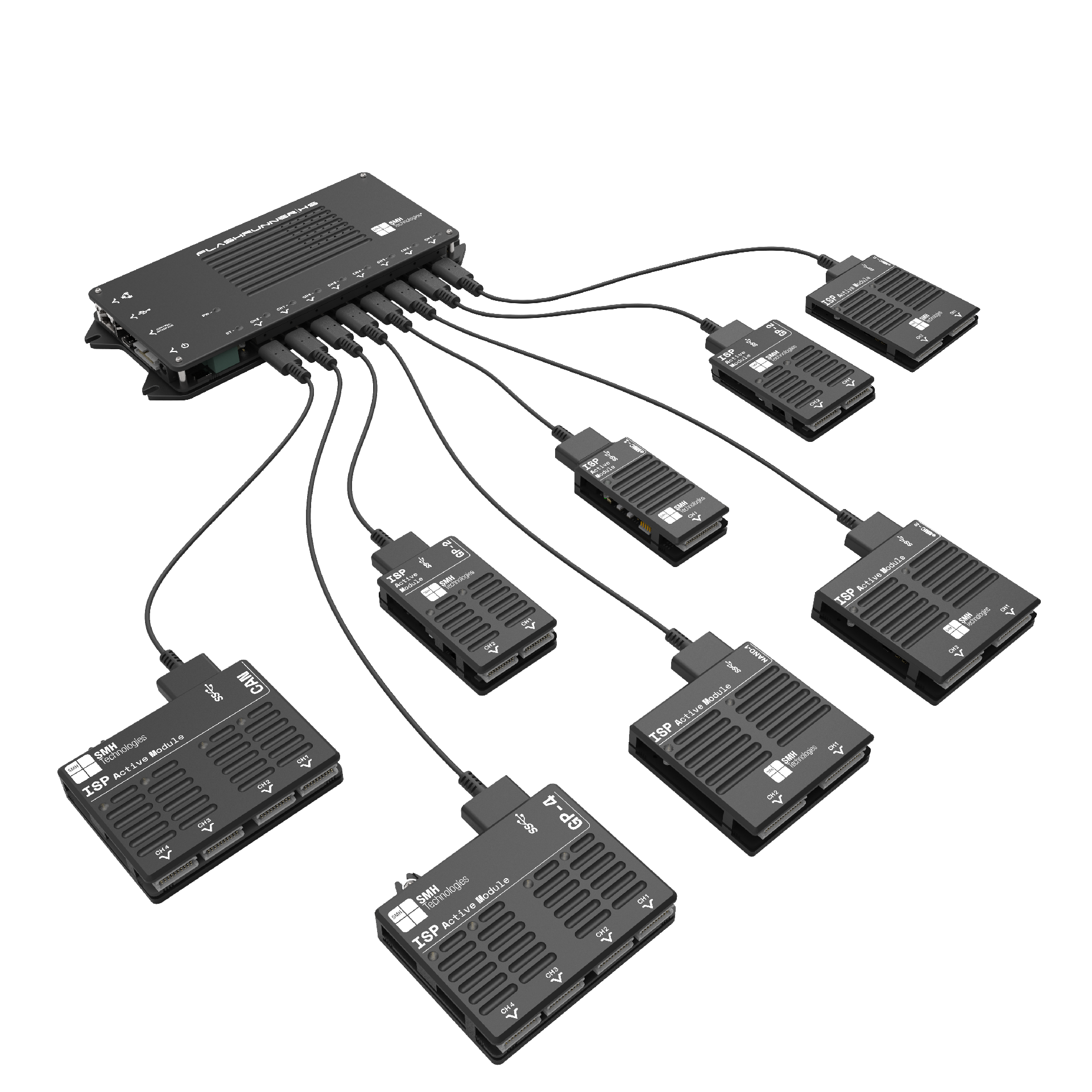

• FlashRunner HS是一個分布(bu)式編程系統(tong)，由中央控制單元(yuan)（Control unit）和多(duo)達8個外部活動燒錄模塊(Active Modules) 通過USB type-C線連接組成，連接線長可達3m.

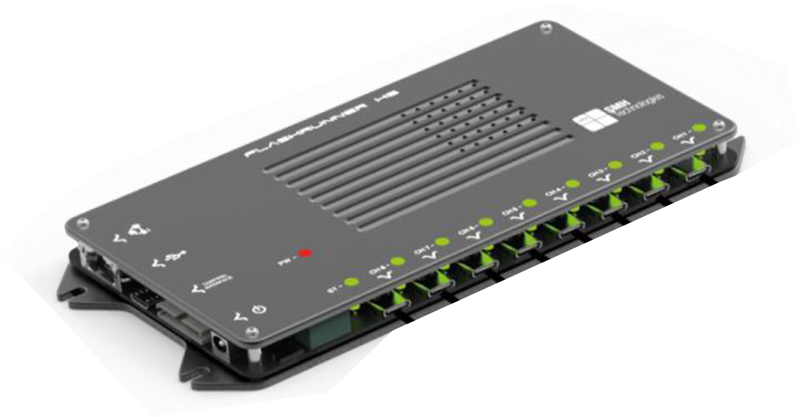

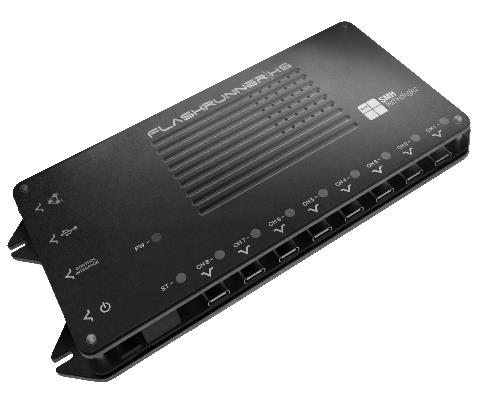

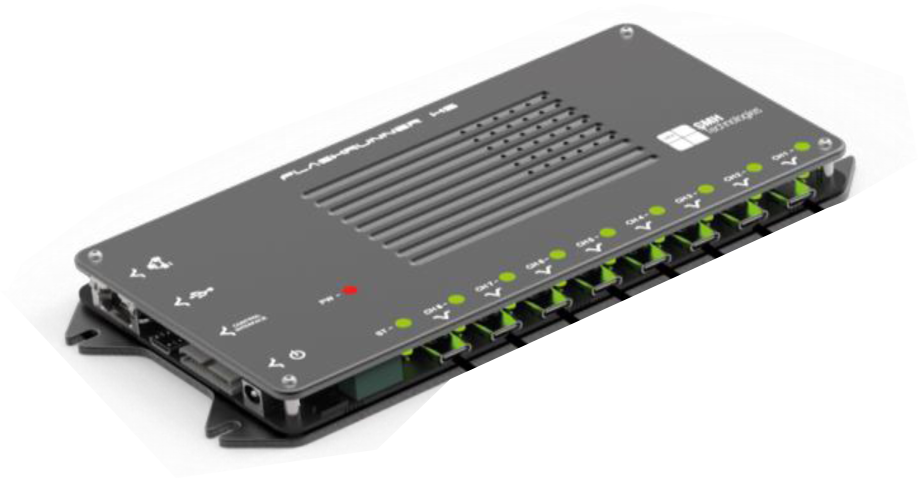

中央控制單元

FlashRunner HS 中(zhong)央控制單元延續了其他型號(hao)的主機(ji)接口

-10/100/1000以太網(wang)局域(yu)網(wang)接口

-USB/串行接口(kou)

- ATE并行控制接口

相比FR2.0，FlashRunner HS 特(te)備了800MHz ARM Cortex A9 雙(shuang)核，1GB RAM memory和256 GB eMMC強大架構(gou)，能更好的處(chu)理大容量燒錄文件。

燒(shao)錄模塊(kuai)采用小巧外形設計，以便盡可(ke)能靠(kao)近目標(biao)板(ban)。連(lian)接目標(biao)板(ban)的數字信號集(ji)成在外圍燒(shao)錄模塊(kuai)中，以避免影(ying)響信號完整性，并保證高通信頻(pin)率。

產品重點

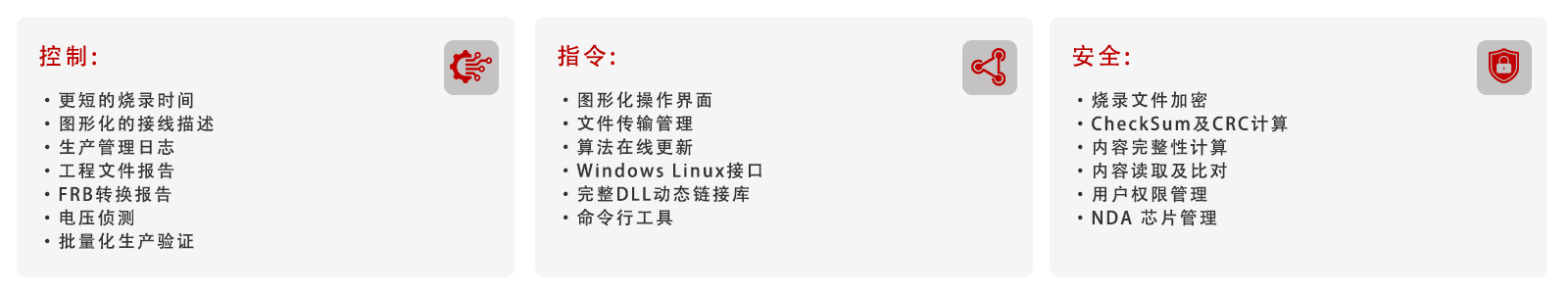

 核心軟件功能

網絡安全、固件加密和安全傳輸；

有條件擦除，為了縮短(duan)燒錄時間；

DLL  (C,C++,C#) 動(dong)態鏈接庫；

容易在 Teststand/Labview/CVI 下集(ji)成；

燒錄過(guo)程(cheng)中的電(dian)壓電(dian)流量測；

燒錄(lu)文件內容編輯與管(guan)理(li)；

序列號、動態(tai)數據(ju)燒錄；

數字(zi)訊號、管(guan)腳動(dong)態配置管(guan)理；

開門狗訊號、方波(bo)、頻率調整；

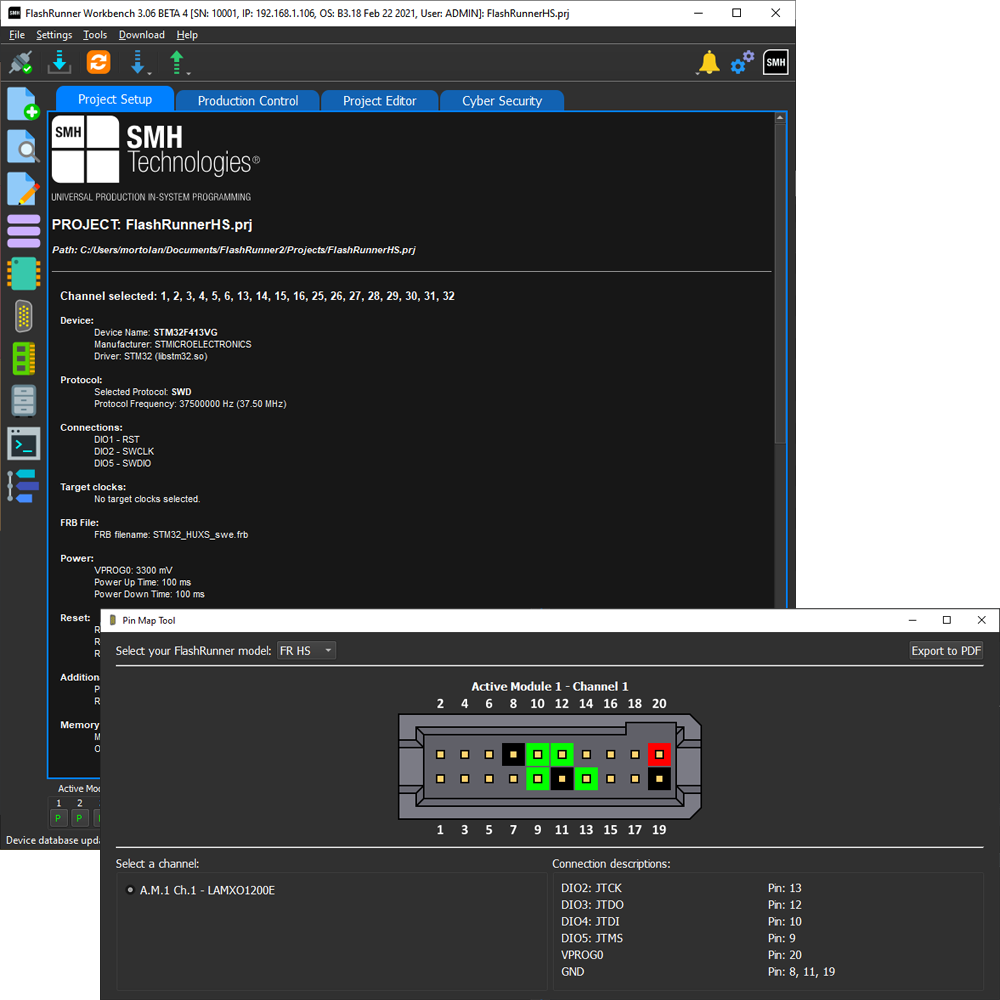

WorkBench 操作界面

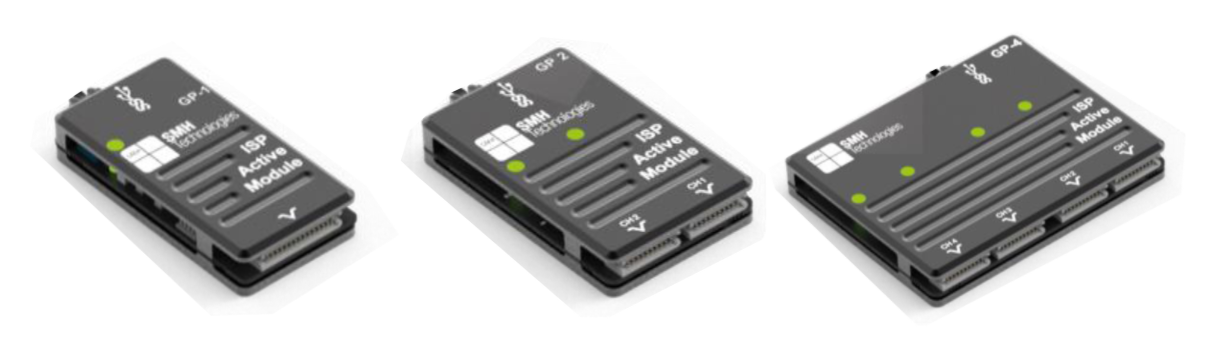

 通用燒錄模(mo)塊

通用燒(shao)錄(lu)(lu)(lu)模塊主要燒(shao)錄(lu)(lu)(lu)MCU，MCP以及Nor Flash. 支持1,2,4通道并行燒(shao)錄(lu)(lu)(lu)。

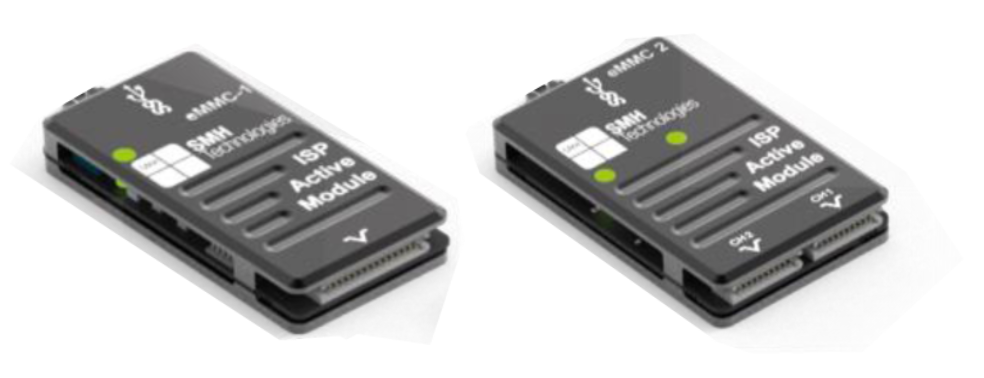

  eMMC燒錄模塊

eMMC燒錄(lu)模塊支(zhi)持燒錄(lu)寬達8bit bus 的eMMC. 支(zhi)持1,2通道并行燒錄(lu)。

 Nand Flash燒錄模(mo)塊(kuai)

Nand Flash燒錄模塊支持多達16 bits bus的Nand Flash燒錄

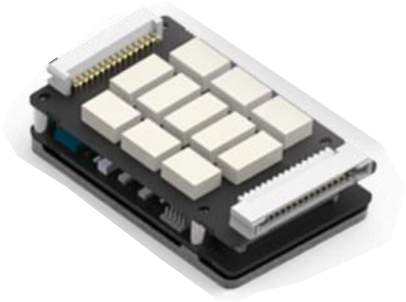

 插入(ru)式(shi)繼電器隔離(li)柵模塊

插入式(shi)繼電(dian)器(qi)隔離(li)柵模塊(kuai)是(shi)額外的(de)子板，作用相當于繼電(dian)器(qi)隔離(li)柵，可以(yi)直接(jie)插到燒(shao)錄(lu)模塊(kuai)，也可裝備到可選(xuan)輔(fu)助(zhu)連接(jie)器(qi)上。通過(guo)燒(shao)錄(lu)系(xi)統命令，允許選(xuan)擇(ze)燒(shao)錄(lu)模塊(kuai)輸入或(huo)者輔(fu)助(zhu)連接(jie)器(qi)輸入。

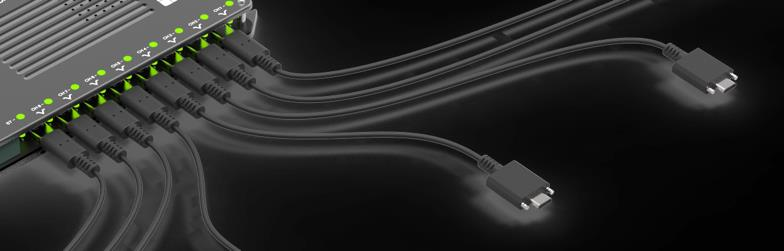

Connection cables 連接線

中(zhong)央控制單元與(yu)燒錄模(mo)塊通過USB type-C接口(kou)線連接，該連接線支(zhi)持(chi)USB 3.1 1代超高速標準(zhun)，將數據信號和電源傳輸到外(wai)圍模(mo)塊。支(zhi)持(chi)的最長(chang)線長(chang)可達3m.

該連(lian)(lian)接線具有螺(luo)(luo)紋鎖緊型連(lian)(lian)接器(單(dan)螺(luo)(luo)桿(gan)朝向中央控制(zhi)單(dan)元(yuan)，雙(shuang)螺(luo)(luo)桿(gan)朝向燒(shao)錄模塊)。

應用范圍

FlashRunner HS是如下應用場景(jing)提供最(zui)佳方(fang)案

 預燒錄機器

 燒錄(lu)模塊可(ke)直接(jie)插到多(duo)插座的(de)PCB板上，同時(shi)并(bing)行燒錄(lu)多(duo)達(da)(da)32顆目(mu)標(biao)(biao)芯片(pian)。對于eMMC, 可(ke)燒錄(lu)多(duo)達(da)(da)16顆目(mu)標(biao)(biao)芯片(pian)，數(shu)據傳輸速度可(ke)達(da)(da)60MB/s。

電子夾具

 燒(shao)錄(lu)模塊(kuai)(kuai)可緊密(mi)置(zhi)于夾具中(zhong)(zhong)。FlashRunner高模塊(kuai)(kuai)化配置(zhi)特點可根據實(shi)際(ji)應用場景定(ding)制方(fang)案(an)，只要燒(shao)錄(lu)模塊(kuai)(kuai)能安(an)裝(zhuang)到夾具中(zhong)(zhong)。這不僅能使客戶方(fang)案(an)更為高效且(qie)減少(shao)成本，而(er)且(qie)燒(shao)錄(lu)模塊(kuai)(kuai)安(an)裝(zhuang)認證到電(dian)子夾具中(zhong)(zhong)后，能保(bao)證在整(zheng)個(ge)項目中(zhong)(zhong)保(bao)持(chi)不動。

ICT及FCT測(ce)試設備(bei)

FlashRunner HS和SMH燒錄系統一樣都是易于操作且高效，滿(man)足客戶需求。

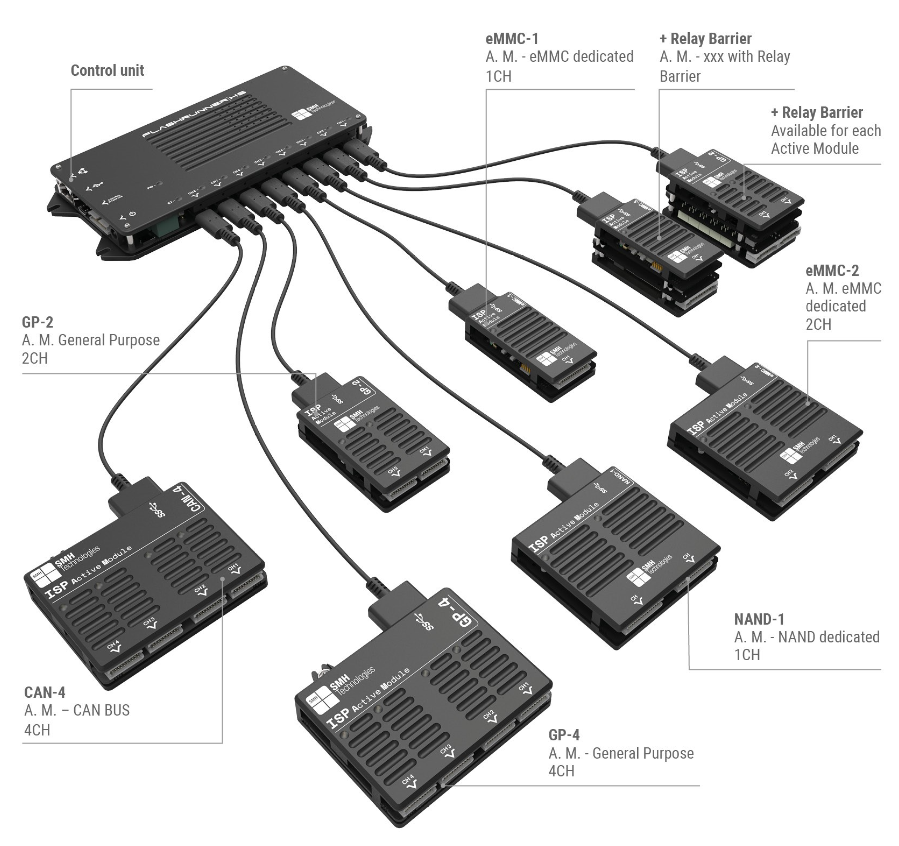

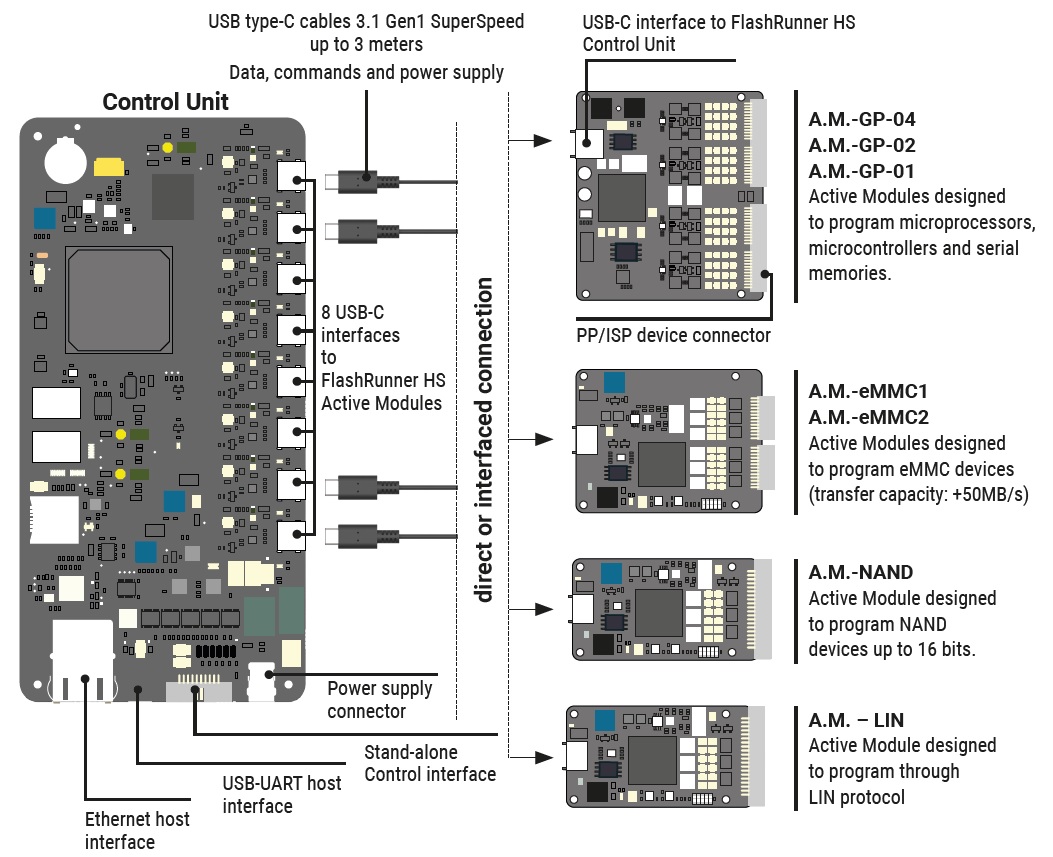

Project example  項(xiang)目范例

FlashRunner HS可(ke)混搭(da)所有燒(shao)錄(lu)模(mo)(mo)塊型號以(yi)滿(man)足不同芯片類型燒(shao)錄(lu)的組(zu)合。燒(shao)錄(lu)系統(tong)配置可(ke)在SMH Workbench GUI 軟件(jian)上設(she)置，操(cao)作簡單。支(zhi)持燒(shao)錄(lu)通(tong)道總數根據(ju)連接使用的燒(shao)錄(lu)模(mo)(mo)塊而定(ding)，如果都(dou)采用GP-4燒(shao)錄(lu)模(mo)(mo)塊，FlashRunner HS可(ke)并行燒(shao)錄(lu)32顆目標芯片。

結語

SMH專(zhuan)注燒錄技術12年(nian)，從一(yi)開(kai)始便保持著全(quan)球領先地位(wei)，為頂級OEM,EMS,ATE廠(chang)(chang)家提供(gong)燒錄服務(wu)。其擁有由70家公司組成的(de)銷售(shou)和技術支持分銷網絡(luo)，并(bing)與IC廠(chang)(chang)商保持緊密聯系，為終端客戶提供(gong)更為貼近的(de)服務(wu)。

持(chi)續的技(ji)(ji)術投資和擁(yong)有40名(ming)專業(ye)工程(cheng)師計劃引(yin)導燒(shao)錄(lu)市場創(chuang)新(xin)，以保證產能效率，保持(chi)技(ji)(ji)術競爭優(you)勢(shi)。 經過充分(fen)評估(gu)的成本比(bi)所謂的“低成本燒(shao)錄(lu)工具”更具有性(xing)價比(bi)。
